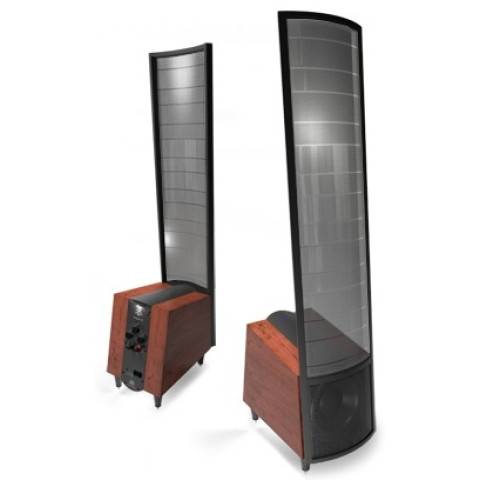

Акустична система Martin Logan Summit X

У Summit X є все, що було відмінним від оригінального динаміка Summit, і воно робить його ідеальним. Завдяки оновленому дизайну кросовера та електроніці Vojtko Voiced у Summit X, чарівна електростатична чистота середніх частот CLX тепер пропонується у більш економічному корпусі. НЧ-динаміки PoweredForce з контрольованою дисперсією мають потужність і розсіювання, що імітують електростатичну технологію Controlled Dispersion XStat. Цей новаторський дизайн забезпечує динамічний бас, що заповнює всю кімнату на найнижчих частотах. Плавно зрушуючи фазу низькочастотного динаміка в міру наближення до частоти кросовера, ми мінімізуємо відбиття від бічних стінок і зменшуємо проблемну взаємодію в приміщенні, забезпечуючи плавну інтеграцію динаміки низькочастотного і електростатичного перетворювача.

Ключовим елементом революційної продуктивності Summit X є наша передова технологія електростатичної панелі XStat, яка покриває більшу частину чутного діапазону – від середнього до людського слуху – з безпрецедентною точністю. Ідеально інтегрована секція низькочастотного динаміка Controlled Dispersion PoweredForce - найпередовіша технологія низькочастотних динаміків у повнодіапазонному динаміці - забезпечує авторитетну основу басів з його 10-дюймових алюмінієвих дифузорів, легко розширюючи частотну характеристику Summit X за межі. Але Summit X ніколи не звучить важко.

Він також ніколи не виглядає тяжким. Насправді, схоже, що він ширяє в повітрі. Ми впевнені, що ви погодитеся з тим, що Summit X виглядає майже так само добре, як звучить - можливо тому, що, як і у всіх інших дизайнах, форма слідує за функцією.

Потужний бас із керованою дисперсією
У низькочастотних динаміках MartinLogan PoweredForce використовуються передові технології драйверів та підсилювачів, які забезпечують дивовижно динамічні та точні баси до 24 Гц у корпусі розміром з винну коробку. НЧ-динаміки PoweredForce з контрольованою дисперсією мають потужність і розсіювання, що імітують електростатичну технологію Controlled Dispersion XStat. Цей новаторський дизайн забезпечує динамічний бас, що заповнює всю кімнату на найнижчих частотах. Однак, м'яко зрушуючи фазу вуфера в міру наближення до частоти кросовера, ми створюємо гібридний динамік, який веде себе більше як повнодіапазонний дипольний драйвер (до межі 160 Гц) і таким чином пропонує всі переваги контрольованої схеми розсіювання та однорідної форми хвилі при збереженні ефективності та динаміка
На найнижчих частотах (нижче за 100 Гц) вуфери залишаються у фазі, що ідеально для усунення низькочастотного придушення, властивого дипольним конструкціям. Це дозволяє відтворювати глибокі, динамічні баси значно краще, ніж у більшості високоякісних гучномовців. Summit X - дійсно найкращий гібридний динамік у світі, що пропонує всі переваги динамічних та електростатичних динаміків в одному зручному, зручному та зручному корпусі. Додаткове регулювання частоти 25 Гц та 50 Гц ще більше підвищує ефективність, оскільки дозволяє точно узгоджувати акустику окремого приміщення.

Алюмінієвий дифузор низькочастотної динаміки.
Лазерна
Команда інженерів MartinLogan використовувала складну лазерну вимірювальну систему для визначення характеристик НЧ - динаміка в процесі розробки Summit X. Цей прецизійний інструмент дозволив інженерам з великою точністю зрозуміти робочі характеристики прототипу НЧ-. Отримані дані були використані для точного настроювання дизайну низькочастотних динаміків та кросоверів для досягнення потужних низькочастотних характеристик при збереженні деталізації.
Усуваючи кривизну діафрагми, алюмінієві драйвери допомогли нашим високотехнологічним вуферам досягти низьких рівнів спотворень, які необхідні для ідеальної інтеграції звуку з нашими електростатичними драйверами.

Натхненний CLX, точно спроектовані кросовери з просунутою топологією Войтко
Пропонуючи вдосконалену запатентовану топологію фільтра Войтко, Summit X забезпечує чарівну електростатичну чистоту середніх частот, властиву динамікам CLX, але у меншому корпусі. Точно виготовлені вручну кросовери з використанням лише найкращих поліпропіленових конденсаторів та повітряних котушок використовують запатентовану топологію Войтко для досягнення мінімальних спотворень та плавної інтеграції драйверів. Ця точно налаштована мережа зберігає навіть мікроскопічні звукові нюанси, передаючи повну динаміку будь-якого джерела.

XStat
Електростатичний перетворювач із криволінійним лінійним джерелом.
Удосконалена технологія статора MicroPerf пропонує новітні електростатичні перетворювачі MartinLogan майже вдвічі більше відкритої площі діафрагми, ніж традиційні електростатичні панелі того самого розміру. Це значне збільшення випромінюючої поверхні призводить до більшої ефективності та ще більш простого та нескінченно динамічного зображення.
Але це набагато більше, ніж просто додавання більшої кількості отворів до статорів. Стійки ClearSpar зміцнюють усю конструкцію по всій ширині. Вони забезпечують точне та постійне розподілення напруг у вакуумній мембрані, не закриваючи прозорого плаваючого вигляду, характерного для електростатів MartinLogan.

Технологія наджорсткої рами Планер Планер
MartinLogan CLS (джерело криволінійних ліній) електростатичний перетворювач MartinLogan CLS (джерело криволінійних ліній) Електростатичний перетворювач MartinLogan CLS (джерело криволінійних ліній).
Панелі XStat кріпляться до корпусу завдяки технології MartinLoga AirFrame. Ці рами, виготовлені з авіаційного алюмінієвого сплаву, роблять панелі дуже жорсткими, не закриваючи поверхню діафрагми водія. У той же час вони пропонують електричну та акустичну ізоляцію, зводячи до мінімуму інтермодуляційні спотворення, спричинені вібрацією та резонансом. В цілому, AirFrame покращує сценічну виставу, деталізацію низькочастотного звуку, точність та ефективність.

Вакуумне з'єднання
Компоненти кожної панелі XStat - два ізольовані статори з високочистого вугілля, поліетиленова діафрагма, складена плазмою, та стійки ClearSpar - з'єднані в конструкцію секції циліндра за допомогою сполучного на авіаційній основі, яке має більшу міцність з'єднання, ніж зварний шов. Наш запатентований процес вакуумного зварювання рівномірно розподіляє напругу та виготовляється з допусками, необхідними для таких прецизійних перетворювачів.

Електростатична панель
з криволінійним лінійним джерелом Одне з перших досягнень компанії MartinLogan – технологія CLS була невід'ємною частиною кожного виробленого нами електростатичного гучномовця. Власні технології виробництва дозволяють створювати електростатичні панелі у вигляді циліндричних вирізів. Їхня невелика горизонтальна кривизна вирішує проблему досягнення гарної дисперсії високих тонів від великої випромінюючої поверхні без шкоди загальної якості звуку.

Статори MicroPerf
Хоча статори в електростатичній панелі повинні бути абсолютно нерухомими, вони передають звукові сигнали, які переміщують діафрагму та повітря, створюючи звук. Оскільки діафрагма між статорами, вони повинні бути перфоровані, щоб пропускати звук. Однак у той же час вони повинні бути досить жорсткими, щоб залишатися абсолютно нерухомими, незважаючи на сильні електростатичні сили, що штовхають їх під час роботи.
Конструкція MartinLogan MicroPerf оптимізує ці вимоги завдяки зменшенню розміру окремих отворів при одночасному збільшенні кількості отворів. MicroPerfa забезпечує майже вдвічі більшу випромінювальну поверхню діафрагми без порушення структурної цілісності. Збільшення потужності та ефективності, що виходить в результаті, означає, що панелі можна зменшити без шкоди для продуктивності або значного стрибка пропускної спроможності і динаміки без необхідності збільшення розміру.

Закритий корпус
Хоча фазоінверторні порти є зручним, дешевим і простим способом збільшити низькочастотну потужність, вони покладаються на резонансну енергію, яка негативно впливає на звук. Хороша закрита система матиме меншу затримку при збереженні плавного та легкого відгуку незалежно від рівня потужності або температури котушки. Уважно слухайте звуки барабанів і ви відчуєте різницю.

Випромінювання контрольованого розсіювання звуку
Дипольне звукове випромінювання.
Звук, який ми чуємо з динаміка, є комбінацією прямої хвилі, що йде від нього до нашого вуха, і відображень від різних поверхонь у кімнаті - стін, підлоги, стелі. Як наш мозок поєднує всю цю інформацію, дуже складно. Залежно від кута і різниці в часі приходу прямої та відбитої хвиль відбиття можуть або розмити деталі та сцену, або посилити природне відчуття глибини та відкритості.
Справжні дипольні динаміки, такі як електростатичні панелі, вже давно мають майже ідеальну керовану діаграму розсіювання. Вони посилають незначну кількість звуку в сторони, тим самим зводячи до мінімуму відбиття від бічних стінок. Однак їхнє сильне зворотне випромінювання створює значну кількість покращуючих відчуттів, пізніших відбиття від стіни за динаміками.

Налаштування шипів Summit X.
Запатентовані шпильки
Summit X ETC (Energy Transfer Coupler) йдуть у комплекті із міцними, обробленими на заводі 3-дюймовими ніжками. Також в комплект входять додаткові шипи ETC - їх можна використовувати замість стандартних ніжок для додаткової стійкості на товстих килимах або більш компактного з'єднання динаміка із землею.
Гнучка конструкція ніжок дозволяє слухачам легко регулювати вертикальну дисперсію гучномовця від -1° до 11°, забезпечуючи безпрецедентну адаптивність у будь-якому середовищі прослуховування.

Панель управління
освітленням з ефектом землі Summit X та управління освітленням .
Summit X стандартно поставляється з логотипом MartinLogan з синім підсвічуванням. Крім того, ненав'язливе світло освітлює задню панель, що спрощує налаштування. Унікальне нижнє освітлення створює м'яке свічення під динаміком, створюючи інтригуючу візуальну виставу в затемнених приміщеннях (бо це дуже круто)! Усі 3 фари можна налаштувати за допомогою регулятора на задній панелі.
